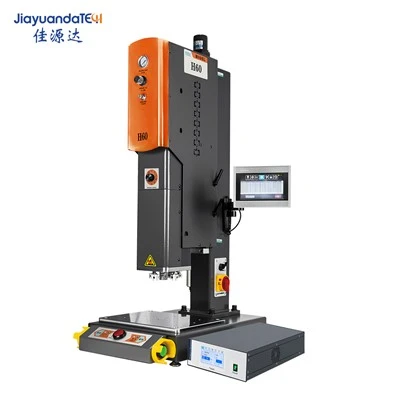

Ko'p stantsiyali ultratovushli payvandchi

1.Mahsulotni tanishtirish

Kompaniyamizning ko'p stantsiyali ultratovushli payvandchisi payvandlash moslamasi sifatida tranzistorli qurilmadan foydalanadi, u elektr chastotali elektr energiyasini yuqori chastotali elektr energiyasiga aylantiradi va uni konvertorga etkazib beradi. Ko'p stantsiyali ultratovushli payvandchining konvertori elektr energiyasini ultratovushning mexanik tebranish energiyasiga aylantiradi va kuchlanishni tartibga soluvchi qurilma aylantirilgan mexanik energiyani ultratovushli payvandlash mashinasining payvandlash boshiga o'tkazish uchun javobgardir. Payvandlash boshi - mexanik tebranish energiyasini to'g'ridan-to'g'ri bosiladigan mahsulotlarga uzatuvchi akustik qurilma. Tebranish payvandlash ish qismi orqali biriktiruvchi yuzaga uzatiladi. Vibratsiyali ishqalanish plastikni eritish uchun issiqlik energiyasini hosil qiladi. Eritilgan material uning interfeysiga yetganda tebranish to'xtaydi.

2. Mahsulot parametri

3. Mahsulot xususiyati va qo'llanilishi

Energiyani tejash faqat kichik quvvat bilan amalga oshirilishi mumkin;

Tutunning tarqalishi va issiqlik tarqalishi uchun shamollatish moslamasi bilan jihozlanishning hojati yo'q;

Payvandlash vaqtida payvandlash aksessuarlari talab qilinmaydi, arzon narxlardagi va yuqori samaradorlik bilan;

Suv oqmasligi, havo oqmasligi, gaz o'tkazmaydigan payvandlash, yuqori sifat;

Avtomatik ishlab chiqarishni amalga oshirish oson;

Tez va aniq, aksariyat ultratovushli payvandlash ishlari 0.1-0,5 soniyada bajarilishi mumkin;

Barqaror sifat, mexanizatsiyalashgan ishlab chiqarish, barqaror va ishonchli mahsulot sifati.

4. Tez-tez so'raladigan savollar

Ko'p stantsiyali ultratovushli payvandchining umumiy payvandlash usullari qanday?

Ikki tomonlama ultratovushli tebranish tizimining nuqtali payvandlash: yuqori va pastki tebranish tizimlarining tebranish yo'nalishlari bir-biriga perpendikulyar. Payvandlash jarayonida ular to'g'ridan-to'g'ri va ortogonal tebranishlarga duchor bo'ladilar. Ikki tomonlama ultratovushli tebranish tizimi asosan integral mikrosxemalar va tranzistorli ingichka simlarni payvandlash uchun ishlatiladi. Payvandlash usuli asosan spotli payvandlash bilan bir xil bo'lsa-da, ko'p stantsiyali ultratovushli payvandchi murakkab bo'lib, payvandlash birikmasini yuqori sifatli va yuqori ishonchli payvandlashni amalga oshirish uchun uskunaning yuqori nazorat aniqligini talab qiladi.

Ultrasonik payvand choki ultratovushli payvandlash asosan metallni payvandlash uchun ishlatiladi, bu so'nggi yillarda ishlab chiqilgan yangi usul. Payvandlash uskunasi yuqori va pastki tebranish tizimlaridan, kontakt bosimini ta'minlaydigan gidravlik manbadan va payvand choklarini siqish moslamasidan iborat. Chap payvandning bir uchi qisqich bilan o'rnatiladi, ikkinchi uchi esa ultratovush tebranishi uchun yuqori va pastki tebranish tizimlari orasiga mahkamlanadi; O'ng payvandning oxirgi yuzi chap uchi bilan bog'lanadi va armatura bilan qisiladi va kontakt bosimi o'ng payvandga qo'shiladi. Payvandlashda ikkita payvand choklari ultratovush tebranishlari ta'sirida oxirgi yuzada bir-biriga payvandlanishi mumkin.

Nuqtali payvandlash - eng keng tarqalgan payvandlash shakli. Tebranish energiyasini uzatish rejimiga ko'ra, uni bir tomon turiga, parallel yon turiga va vertikal yon turiga bo'lish mumkin. Yuqori qutbning tebranish yo'nalishiga ko'ra, tebranish tizimini uzunlamasına tebranish tizimiga, bükme tebranish tizimiga va ular orasidagi engil bükme tebranish tizimiga bo'lish mumkin.
